基于计算机网络的智能可视对讲moplay系统 首页 > 公司新闻

随着人民生活水平的提高和智能建筑的兴起,人们对居住地的安全问题也越来越重视。为了适应现代化建筑的安全要求,人们开发了一些安全moplay系统,如门禁系统、视频moplay系统、一卡通系统等等。采用的技术主要是音频处理技术、视频处理技术和控制信息处理技术,而且三部分的处理和传递都是独立分开的,这就加大了产品的总体成本,特别是施工安装、布线的成本,而且也给产品的技术升级带来了很大的难度。在此,我们采用了网络技术,并融合计算机技术、自动控制技术和电子技术,将这三部分联成一个整体,利用网络将信息传送到各个用户终端和管理终端,从而实现了对这些子系统的统一控制,也大大降低了施工安装、布线的成本。

  1智能可视对讲moplay系统的组成

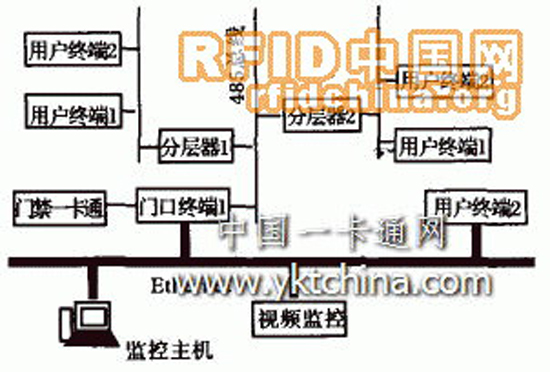

  智能可视对讲moplay系统主要包括可视对讲部分、门禁一卡通部分和视频moplay三部分组成。可视对讲部分主要是为来访者、用户终端和管理终端提供一个识别和对话的通道。门禁一卡通部分则是为了方便用户而设立的,特别是当用户出入具有多个安防系统时,一卡通系统将为用户带来非常大的方便。视频moplay部分主要是用于moplay用户周围的情况,包括两部分,一部分是可视对讲的视频监视,另一部分是用户周围的公共场合如走廊、电梯和其他需要moplay的场所等。三部分通过计算机网络连成一个整体,组成一个完整的产品。整个计算机网络是由两套完全独立的网络组成,一套是以太网,一套是基于485总线的半双工通信网络,其结构如图1所示。lOOMbps以太网主要是用于传输实时的视频流数据和控制信息以及其他信息,基于485总线的通信网络则用于连接门口终端与用户终端。

  图1系统组成结构图

2计算机网络技术

  系统采用了两套独立的网络系统,第一套是基于485总线半双工网络系统,第二套是基于以太网的局域网。

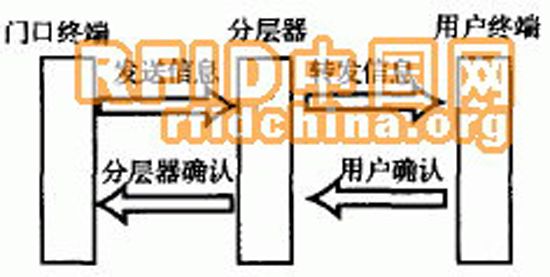

  基于485总线半双工网络系统用以连接门口终端、分层器和用户终端,这主要是从成本上考虑。由于这三部分交换的信息比较少,数据交换的速度要求也不是很高而且实现比较简单,故采用了这种网络系统,通信采用点对多点方式。通信方式如图2所示。

  图2485总线通信方式

  由门口终端发送一帧信息给分层器,分层器接收到以后,被呼叫的分层器将信息分发给本层所有的用户终端,并等待用户终端的确认。被呼叫的用户终端收到信息后,立即发送确认信息给分层器,分层器收到以后,给门口终端发送确认信息。门口终端收到分层器的确认后,打开摄像头和音频麦克风,此时双方可以进行对话。

  系统采用了分层器来转发信息帧的目的是为了防止当挂接在485总线上的用户太多时出现超负荷而导致死机现象。

  信息的帧结构由5个字节组成,第一个字节记录层信息,第二个字节记录用户终端号信息,第三和第四个字节为校验和,第五个字节为控制标志,在这个字节中的位保留,后5位为标志位,即同步标志l、同步标志2、确认标志l、确认标志2和错误标志。门口终端在发送的同时置位SYSI=1,分层器转发时,置位SYS2=1。同样用户确认时置位ACK=1,分层器确认时置位ACK2=1。当出错时系统置位ERR=l,以便进行相应的处理。

  第二套网络系统是基于以太网的局域网,主要完成moplay系统的通信功能,如图l所示。该系统采用RTP协议对视频数据(采用H.261编码)进行封装,利用H.225建议来打包和传送这些信息流(视频流和其他的控制信息流),用RTCP协议来保证服务的质量。

3智能可视对讲moplay系统硬件和软件

  3.1智能可视对讲moplay系统硬件

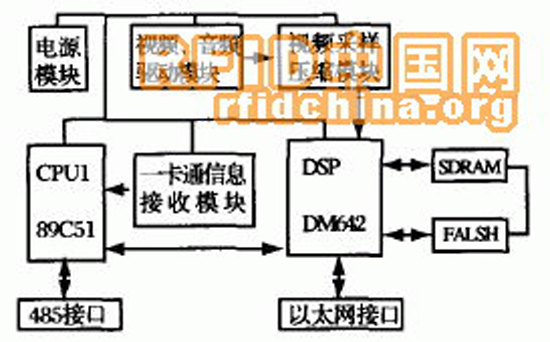

  在这里我们主要给出比较复杂的门口终端,其硬件的组成原理如图3所示。

  图3门口终端的硬件组成原理图

  当门口终端检测到有键按下时,按键信息被合成帧格式并通过485总线发送到分层器上。同时门口终端的并通过485总线发送到分层器上。同时门口终采样并送到DSP芯片进行压缩。压缩后的视频流按照RTP和H.225协议打包,最后通过以太网端口发送到网络上。

  连接在485总线上的所有分层器都会接收到门口终端发来的信号,但只有被呼ⅡU的层会处理收到的信息,经CPU处理后转发到相应的用户终端。

  3.2软件实现

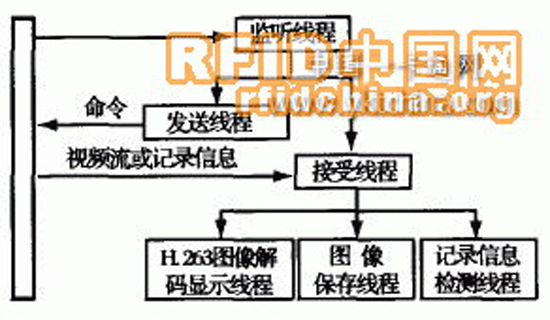

  在软件设计方面包括两部分,一部分是moplay终端的moplay软件,另一部分是各便件的底层软件。moplay终端采用了多线程的软件设计方法,系统对连接的每一个moplay点共采用了6个线程,即网络监听线程、发送线程、接受线程、H.263图像解码显示线程、图像保存线程和记录信息(门口终端的拨号、门禁一卡通等记录信息)检测线程,如图4所示。

  图4moplay终端的多线程机制

  moplay终端线程的启动由门口终端所触发。当门口终端检测到按键按下时,立即向网络发送广播命令;当moplay终端监听到广播消息后,启动接受线程,开始接受视频数据流,并且相应启动显示线程和图像保存线程。

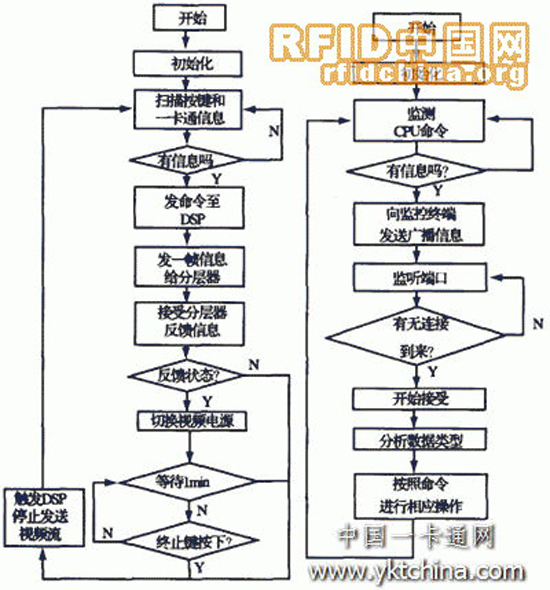

  对于底层软件,主要是门口终端的控制软件,其工作流程如图5所示。门口终端上电后,先进行初始化工作,然后开始扫描按键和一卡通信息,当确认有变化时,微处理器CPUI先给分层器发送一帧信息,并且监听分层器的反馈信息,同时启动DSP通过网络端口发送广播消息给moplay终端,以便启动moplay终端的接受线程接受视频流和访问信息或一卡通信息。当时间超过Imin或终止键按下时,双方终止通信,门口终端与moplay终端之间由CPUI触发DSP中断,使其停止发送视频流数据。

  图5门口终端工作流程图

  4结束语

  智能可视对讲moplay系统是集计算机技术、自动控制技术、网络技术、电子技术于一体的高技术产品,是现代智能楼宇建筑不可缺少的一部分。本系统采用了网络技术将可视对讲部分、视频moplay部分和门禁一卡通部分连接成一个完整的产品,经过调试运行良好。当然系统还有待于进一步完善和扩充,如安防系统、远程控制等,未来产品的方向将会朝着更加完善、更加智能化和自动化方面发展,如图像的自动识别、更先进的无线远程控制等。
